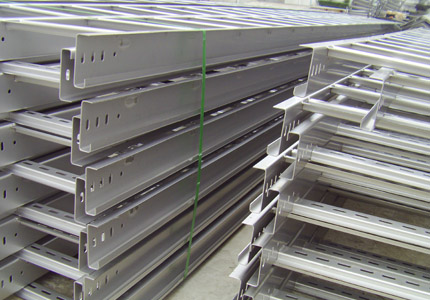

槽式桥架也叫槽式电缆桥架，是一种全封闭型电缆桥架，它Z适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用

配置

1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200，250，300，350mm。

4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。

5、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
